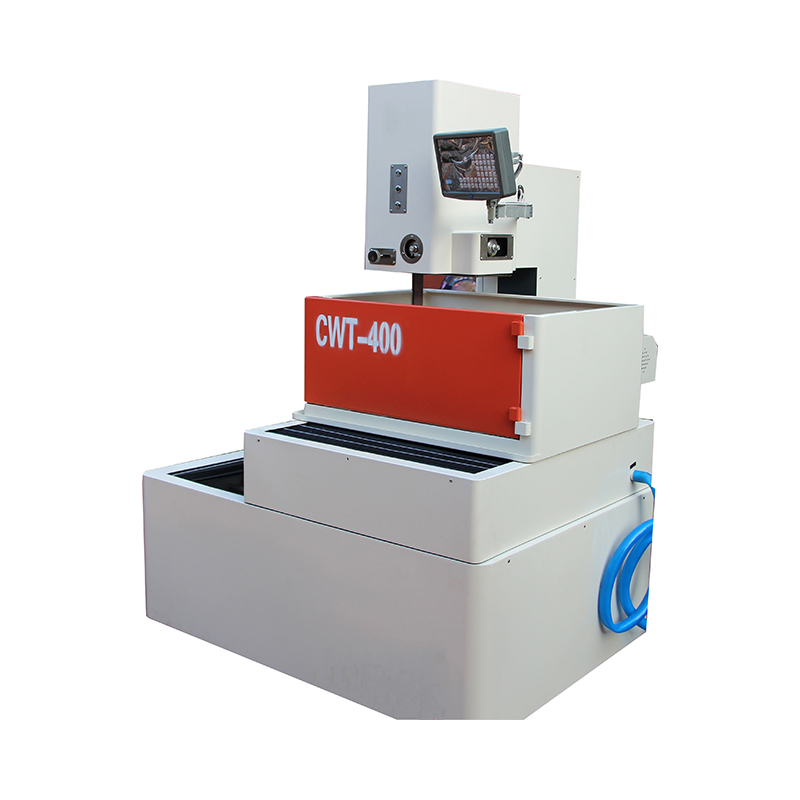

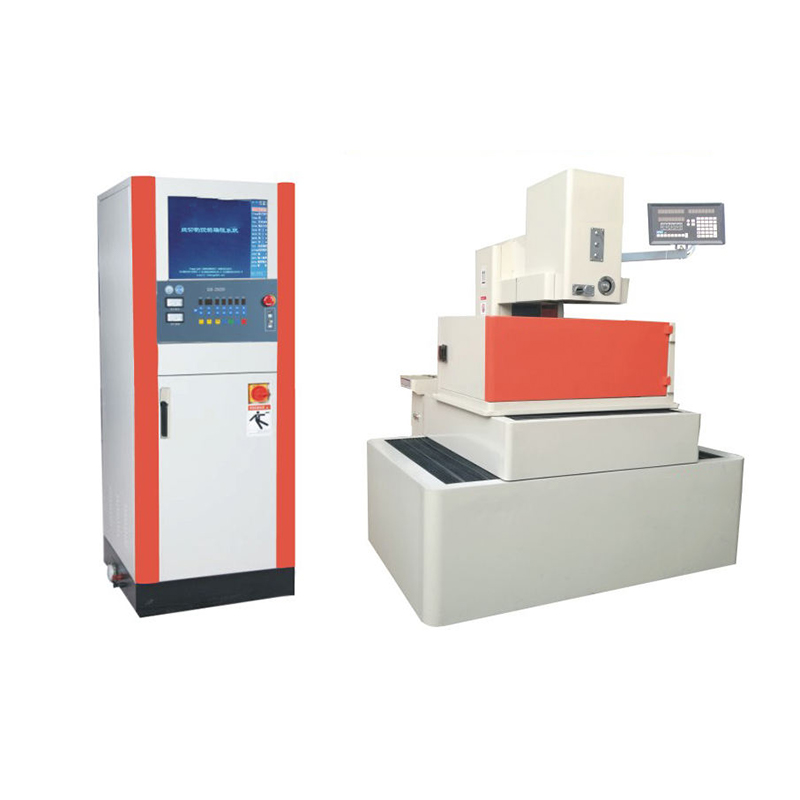

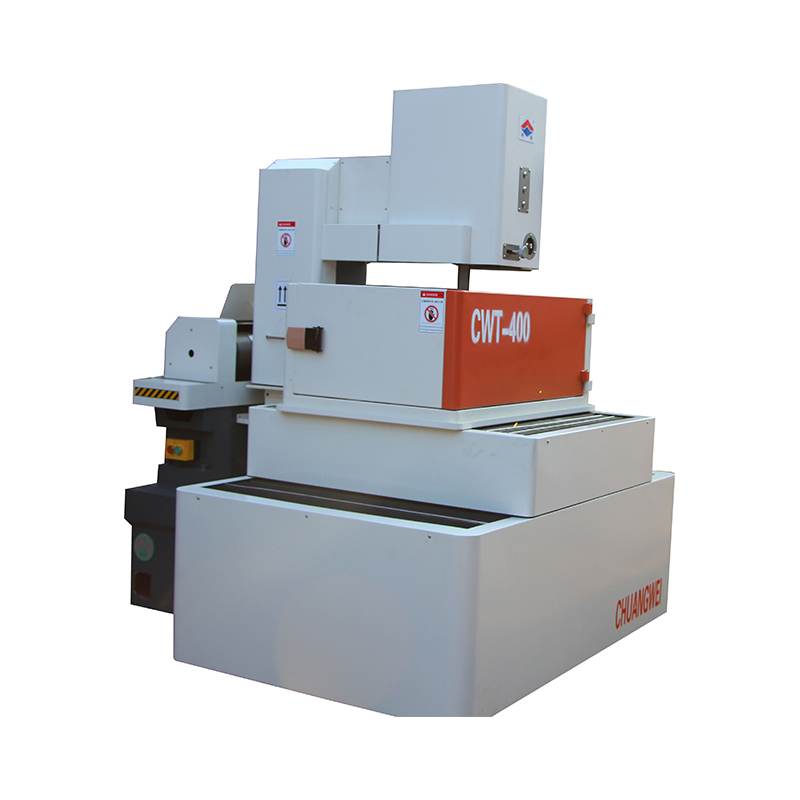

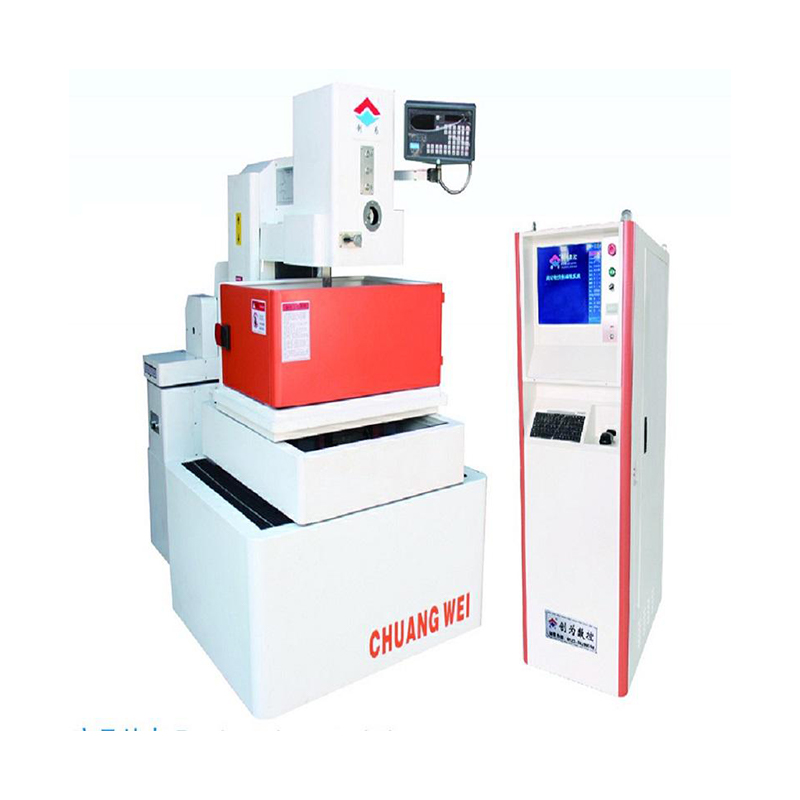

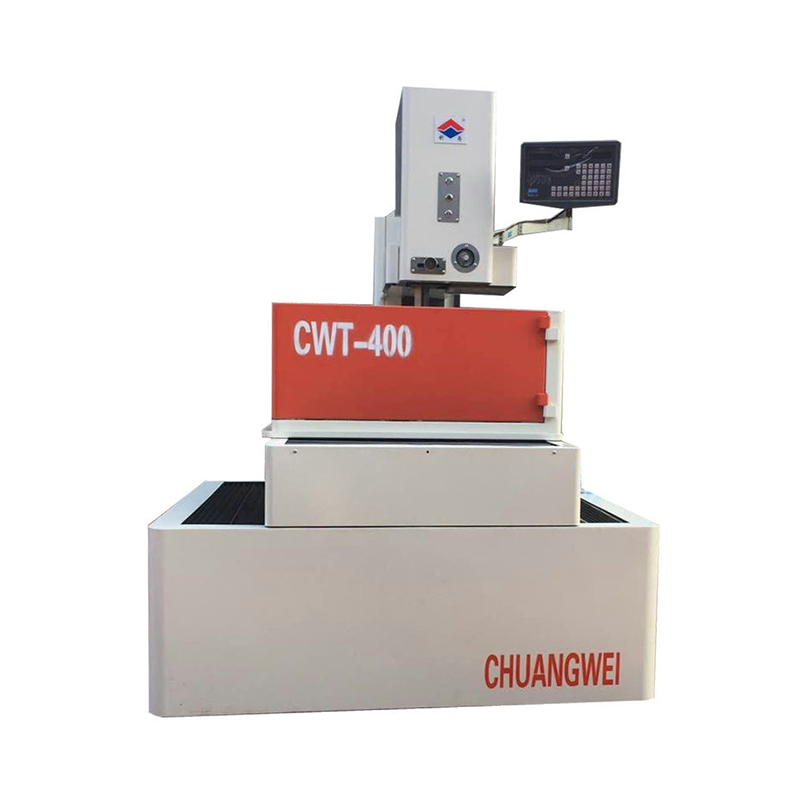

DK7740 T-Type Servo完全密閉保護CNCワイヤーEDM中速切断機

1。工作機械ベッド：T型デュプレックスボックス全体構造を採用します。主な負荷を支える構造サポートリブは、キャリッジ、ワイヤーラック、ワイヤ輸送基準面を接続し、複数の組み合わせたTタイプのライン、表面、ボディ、プラスチックの砂鋳造体全体の安定した全体を形成します。全体の機械の体の剛性と安定性、および基準表面の平坦性は動的と静的条件で保証されます。
2。ワークベンチキャリッジ部品：キャリッジは、形状誤差を簡単に生成するのは簡単ではない、凹状で凸型の固体、フィールド型の補強骨構造、プラスチック砂鋳造安定した組織構造を採用します（変形）。ボールスクリューと線形ガイドは、アセンブリ位置の精度を向上させ、アセンブリエラーを排除するために、同じベース参照面に取り付けられるように設計されています。
ワイヤーラックパーツ：列はCタイプのボックス構造を使用します。 Cタイプの列（上部ワイヤーラック）の上部と下部ワイヤーラックボディは、比較的固定されたワイヤーラックであり、硬く、共鳴するのは簡単ではありません。ワイヤホイールアセンブリの数値圧縮スプリングメカニズムにより、モリブデンワイヤのバランス張力が保証されます。スクエアガイドロッドリフティングメカニズムは、ワームギア、ヘリカルギアメカニズム、900Vガイド、およびV字型スライダーを使用して締めてロックします。アッパーウォータースプレー装置は、水スプレープレートとワイヤーガイドで構成されています。ワイヤーガイドは、モリブデンワイヤの振動を安定させ、加工部品のクーラントを完全に噴霧する上部水スプレープレートを支援するために四角ガイドロッドの下に接続されています。
