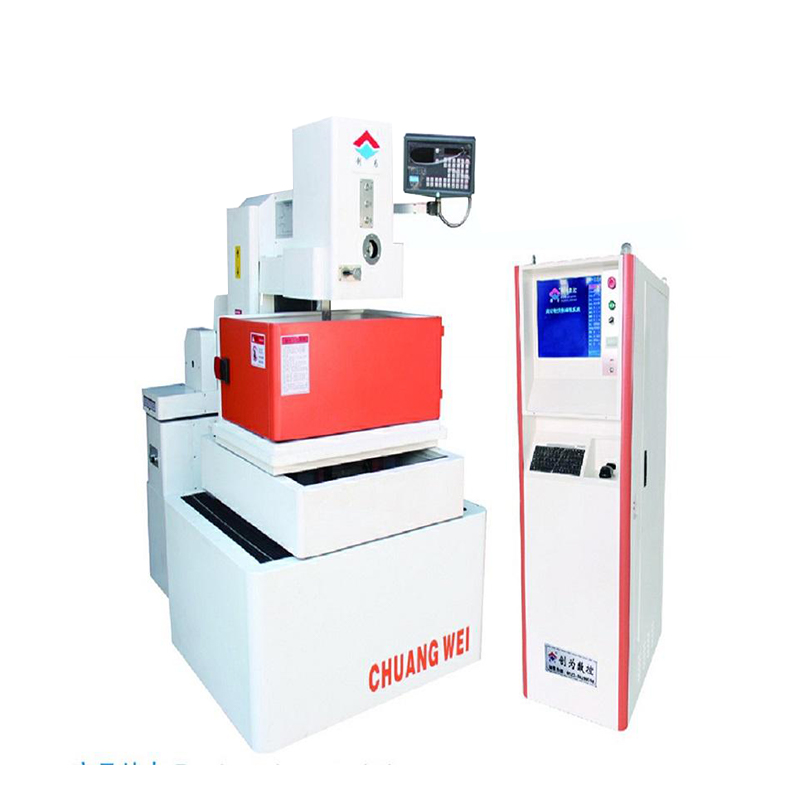

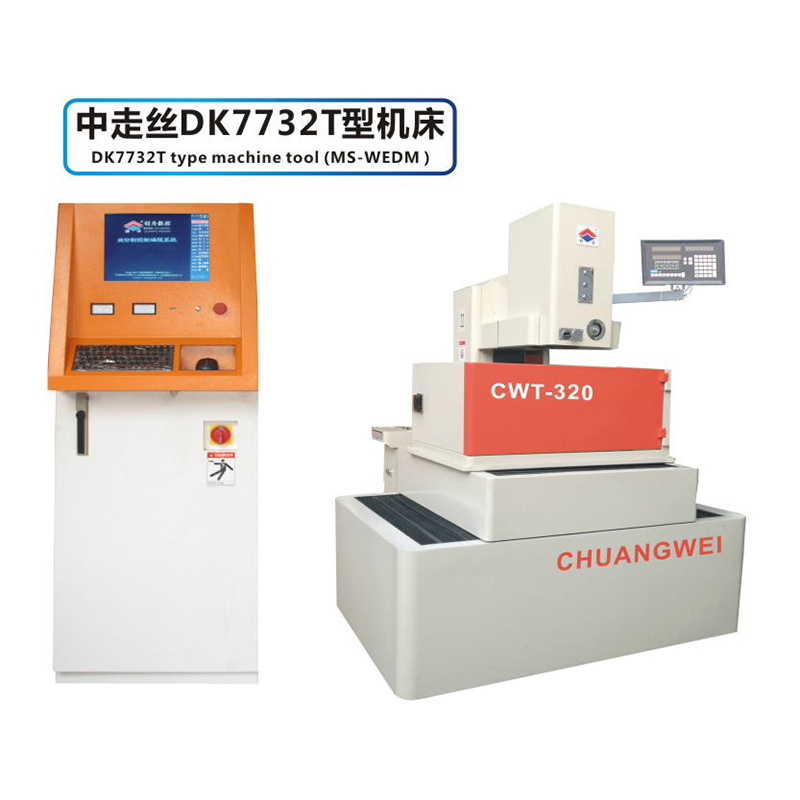

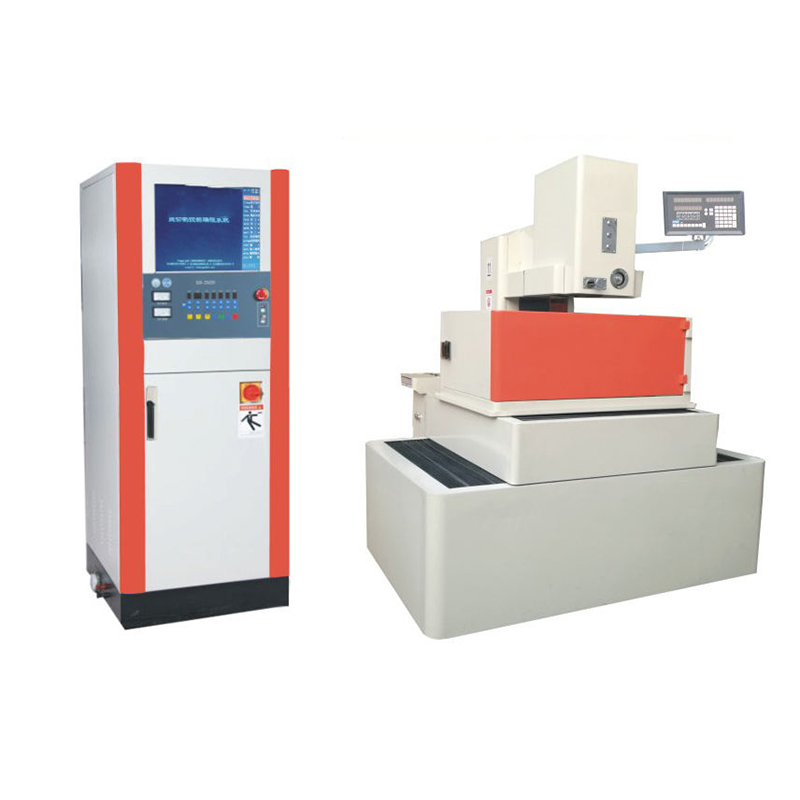

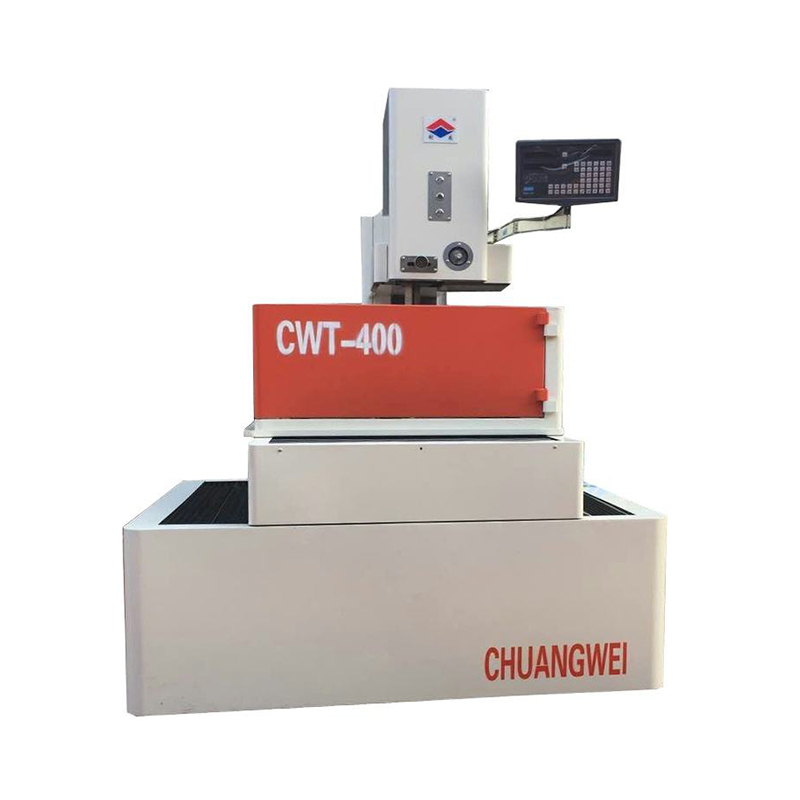

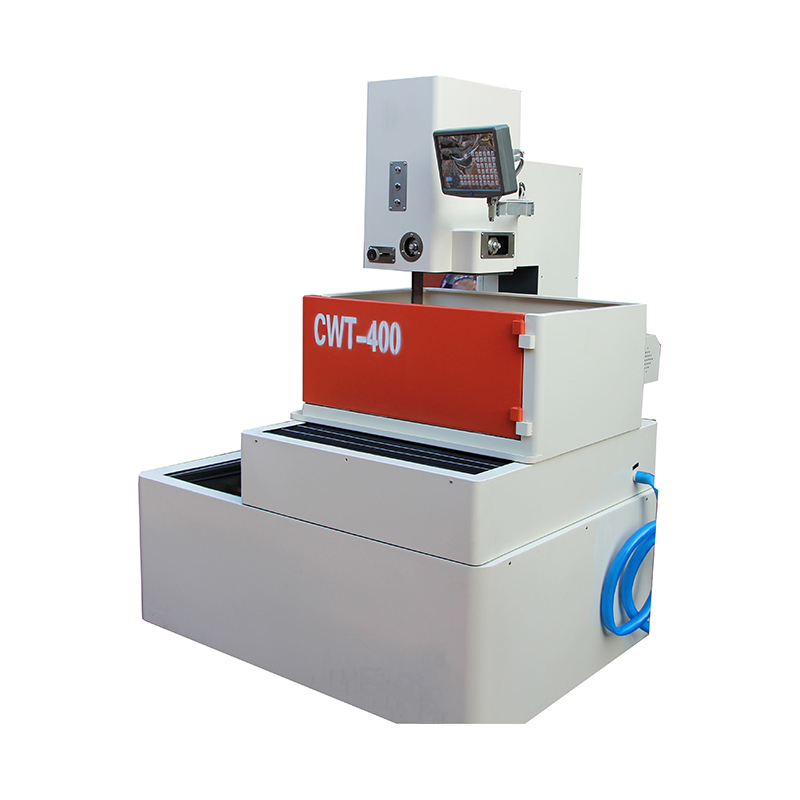

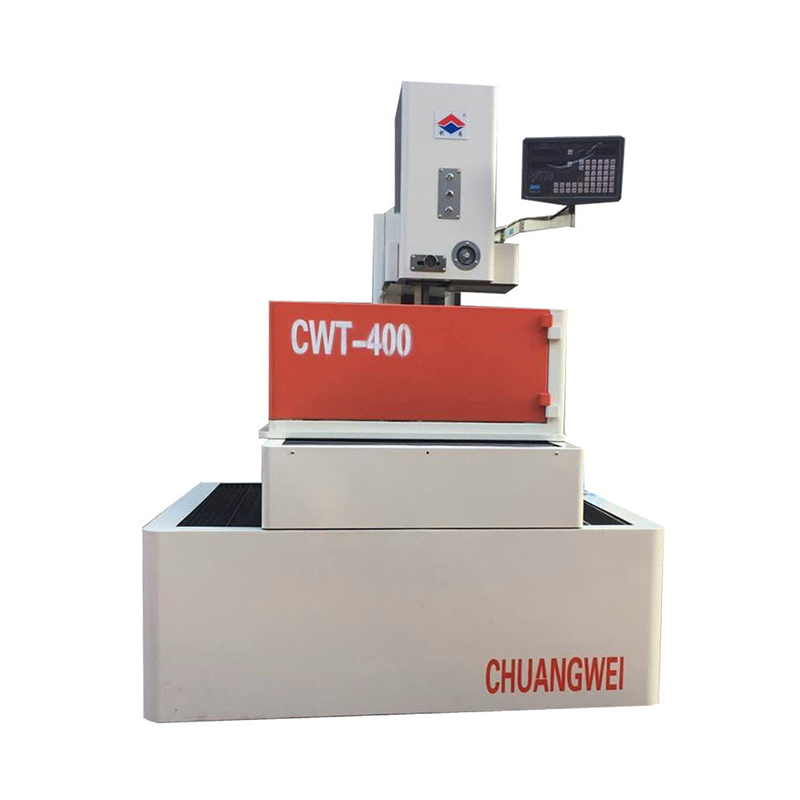

DK7732 T-Type Servo Anti-Risonance CNC Wire EDM中速切断機

1。工作機械ベッド：T型デュプレックスボックス全体構造を採用します。主な負荷を支える構造サポートリブは、キャリッジ、ワイヤーラック、ワイヤ輸送基準面を接続し、複数の組み合わせたTタイプのライン、表面、ボディ、プラスチックの砂鋳造体全体の安定した全体を形成します。全体の機械の体の剛性と安定性、および基準表面の平坦性は動的と静的条件で保証されます。
2。ワークベンチキャリッジ部品：キャリッジは、形状誤差を簡単に生成するのは簡単ではない、凹状で凸型の固体、フィールド型の補強骨構造、プラスチック砂鋳造安定した組織構造を採用します（変形）。ボールスクリューと線形ガイドは、アセンブリ位置の精度を向上させ、アセンブリエラーを排除するために、同じベース参照面に取り付けられるように設計されています。
3。ワイヤーラック部品：列はCタイプのボックス構造を使用します。 Cタイプの列（上部ワイヤーラック）の上部と下部ワイヤーラックボディは、比較的固定されたワイヤーラックであり、硬く、共鳴するのは簡単ではありません。ワイヤホイールアセンブリの数値圧縮スプリングメカニズムにより、モリブデンワイヤのバランス張力が保証されます。スクエアガイドロッドリフティングメカニズムは、ワームギア、ヘリカルギアメカニズム、900Vガイド、およびV字型スライダーを使用して締めてロックします。アッパーウォータースプレー装置は、水スプレープレートとワイヤーガイドで構成されています。ワイヤーガイドは、モリブデンワイヤの振動を安定させ、上部の水スプレープレートを処理部品のクーラントに完全にスプレーするのを支援するための四角ガイドロッドの底に接続されています。
