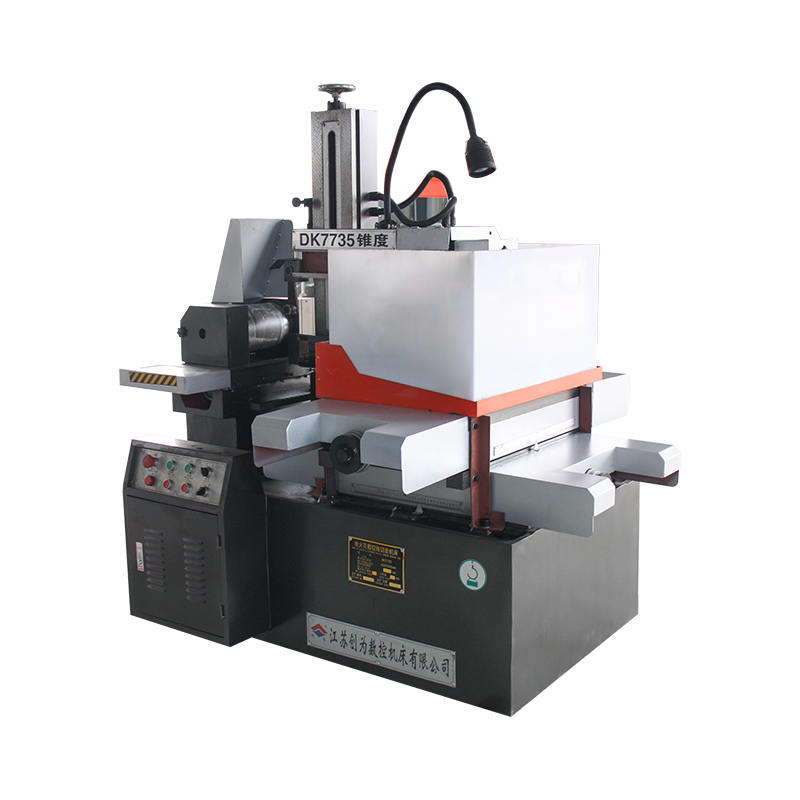

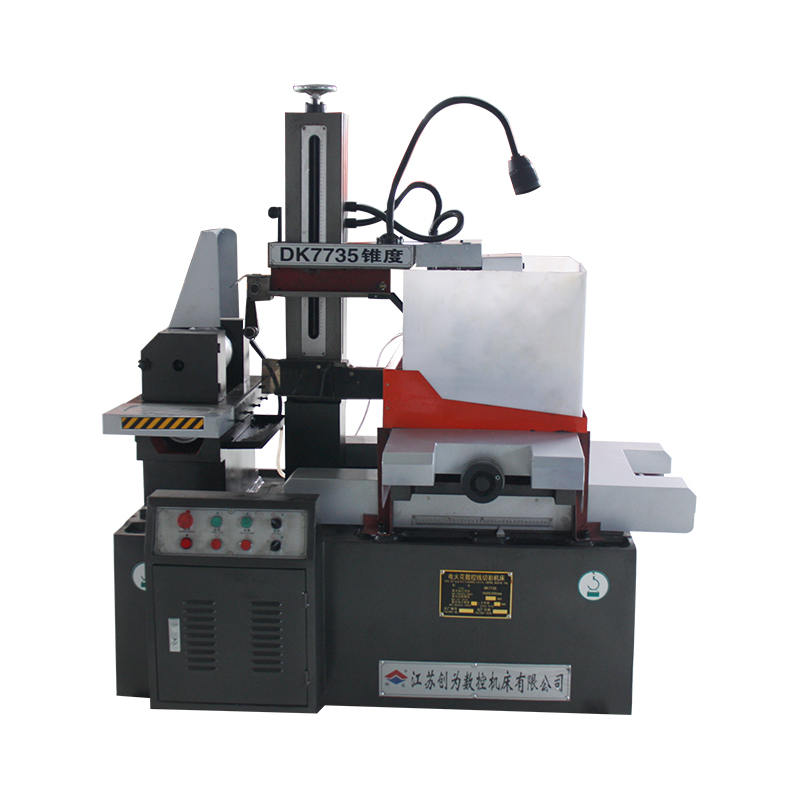

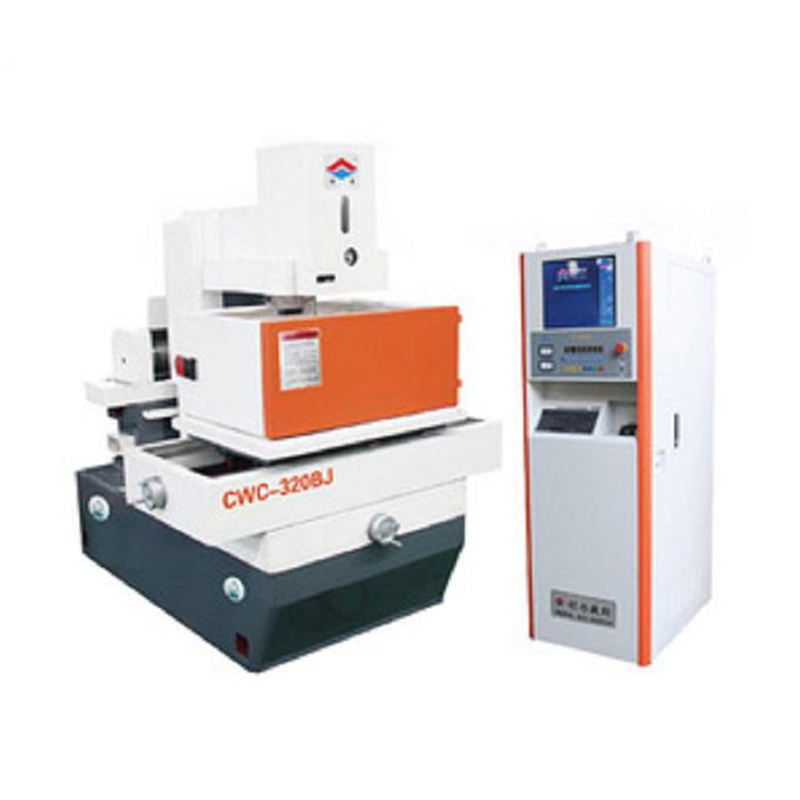

DK7735 AZ安定性能ステッピングCNCワイヤーEDM高速切断機

1。ワークベンチの寸法：720×470mm
2。最大切断厚：400mm
3。最大テーパー：6º/80mm
4。最大負荷：400kg
5。X、Y軸座標旅行：450×350mm
6。モリブデンワイヤランニング速度：0〜11m/s
7。ワークベンチ移動脂肪相当：0.001mm
8。電源：380V.50Hz（220V.50Hz）
9。マシン電力消費：<2KVA
10。メインマシン重量：1200kg
11。メインマシンの寸法：1470×1170×1510
12。処理精度：GB/T 7926-2015標準に従って。
13。最適な表面粗さRA≤2.5um。
14。最大処理効率：6000mm²/h

1.機械ベッドは、樹脂砂鋳造で作られており、二次温度後に小さな変形と高強度があります。
2.安定した性能、高出力出力、速い切断速度、高表面仕上げ、モリブデンのワイヤー損失の低さの特性があります。超低モリブデンワイヤーの損失は、処理コストを大幅に削減します。
3.統合プログラミングと制御：複雑なグラフィックスはCADを介してDXF図面に変換でき、処理グラフィックはリアルタイムで追跡でき、複数の処理ステータスを表示できます。また、停電メモリ、短絡撤回、ワイヤーブレイク保護、自動シャットダウン、任意の角度回転、その他の機能もあります。
4.ブランドワイヤー切断専用のインバーターは、ワイヤ輸送モーター、段階的な速度調整、および誘導スイッチを使用した非接触式整流を制御するために使用されます。通勤中の火花干渉はなく、整流ノイズがなく、モーターがスムーズに動作し、工作機械の信頼性と安全性が向上します。

EDMワイヤ切断の基本原則は、ツール電極を使用してワークピースでパルス放電を実行して処理を実現することです。 EDMワイヤ切断は、形成電極の生成を必要とせず、ツール電極として薄い金属ワイヤー（通常はモリブデンワイヤと呼ばれる）を使用します。パルス電源の正の極はワークピースに接続されており、負の極はモリブデンワイヤーに接続されています。モリブデンワイヤーは特定の速度で前後に移動し、絶えず排出エリアに入り、出発します。同時に、モリブデンワイヤーとワークピースの間に液体培地が噴霧されます。オペレーターがワークピースに対するモリブデンワイヤの動きの速度と軌跡を効果的に制御する限り、ワークピースの必要な形状とサイズをカットすることができます。ワークピース運動の軌跡は、x方向とy方向に移動する座標作業テーブル（垂直方向と水平方向の2つの制御されたステッパーモーター）によって形成されます。
DKシリーズCNCワイヤー切断機械工具のメインマシンは、ベッド、ワークテーブル、ワイヤー給餌装置、ワイヤーラック、クーラントタンク、機械工場電化製品、アクセサリ、その他のコンポーネントで構成されています。これは、ベッドとワークテーブル、ワイヤー給餌装置、およびワイヤーラックがベッドの同じベース面に設置されています。
以下は個別に紹介されています。
1）ベッド
ベッドは箱型の樹脂砂鋳鉄の部分であり、これは不可欠な鋳造構造です。上部には、ワークベンチ、ワイヤーストレージドラム、ワイヤーラック、照明、その他の部品が設置されています。
2）ワークベンチ
ワークベンチは、主にワークベンチの表面、中央のドラッグプレート、ボールスクリュー、スピードギアボックスで構成されています。ドラッグプレートの縦方向および横方向の動きはボールガイド構造を採用し、ステッピングモーターは2つのペアのアンチバックラッシュギアを駆け抜けて、ワークベンチの動きを実現します。ボールスクリューには、伝送の精度、高効率、長寿命の利点があります。
3）ワイヤ輸送装置
ワイヤーストレージドラムは、薄壁の中空シリンダーで構成されています。モーターはワイヤーストレージドラムを駆動してコネクタを介して回転し、ワイヤストレージドラムの往復運動は、ギア速度の変更後にネジから来て、ワイヤ輸送デバイスのドラッグプレートを駆動します。
ワイヤーストレージドラムドラッグプレートの頻繁な反転は、一連の誘導スイッチによって制御されます。構造はシンプルで、操作は敏感です。左右の衝突ブロックには、過負荷安全デバイスが装備されています。誘導スイッチが方向の変更に失敗すると、ワイヤ輸送モーターの電流が切断されます。
4）ワイヤーラック
モリブデンワイヤーは、閉じたトランスミッションベルトのようなもので、巻きのドラムが駆動して前後に動作します。ワイヤーホイールとメインガイドホイールのペアは、モリブデンワイヤーで包まれ、サイクルで走ります。
ガイドホイールは、モリブデンワイヤの密閉セクションを垂直に採用しています。
5）クーラントタンク
ウォーターポンプは、作業液を処理エリアに届けます。堆積物はダートボックスに蓄積し、定期的に掃除する必要があります。作業クーラントは、DX-1サポン化液を使用します。
6）アクセサリー
①クランプ：クランプのグループは、フラットプレートまたは円筒形のワークを固定するために使用され、クランプはTタイプのネジでワークベンチに固定されています。
crankクランク：ワイヤーを巻き付けてワイヤーストレージドラムを回転させるために使用されます。
③ワイヤー締めホイール：モリブデンワイヤーを手動で締めるために使用されます。
