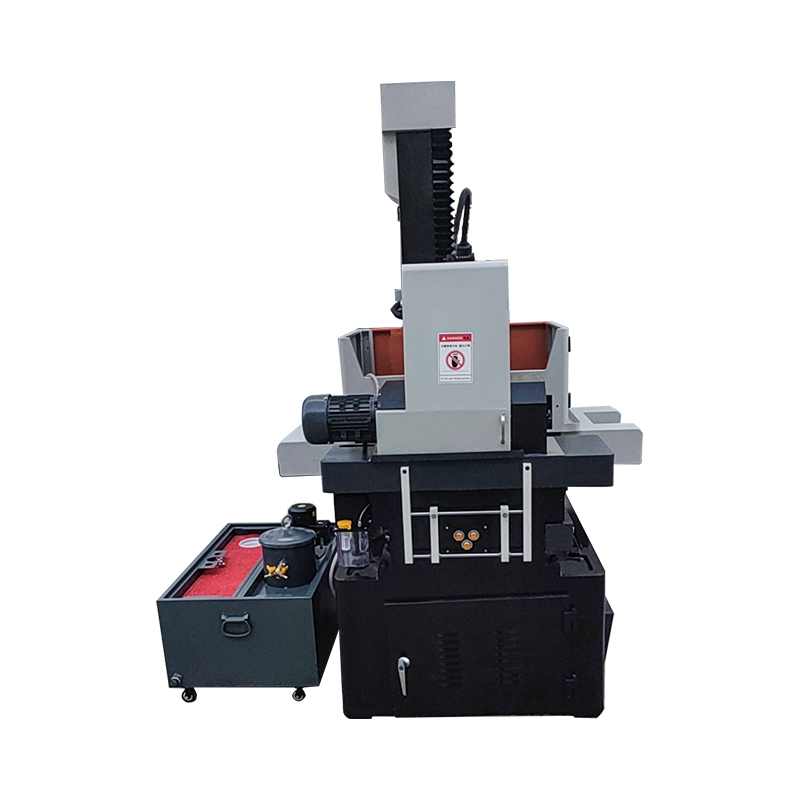

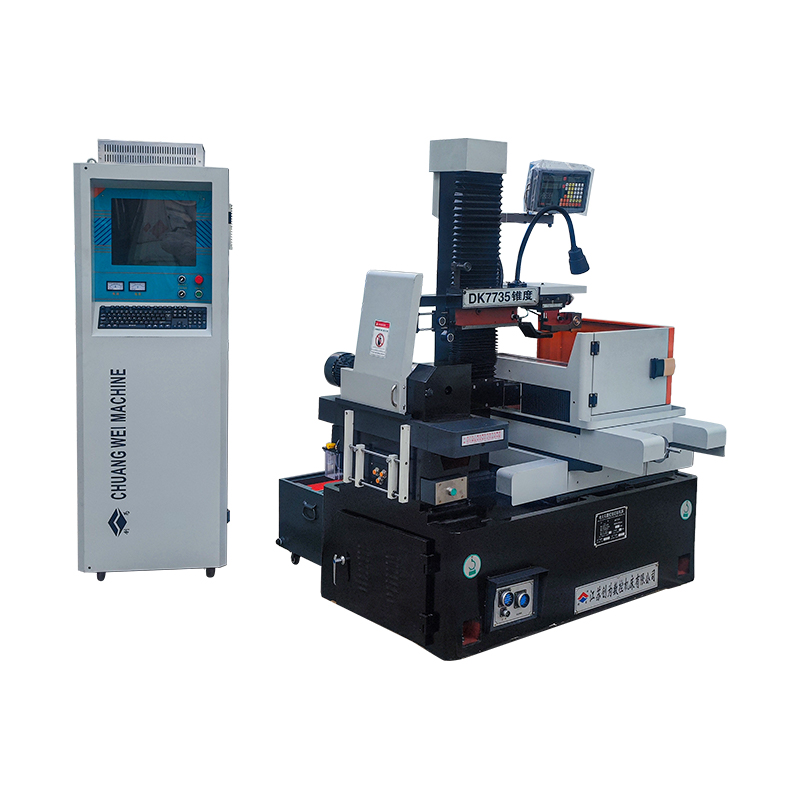

DK7735FZ高圧水タンクステッパーCNC EDMワイヤー切断機

1、EDMワイヤカット処理の基本原理：

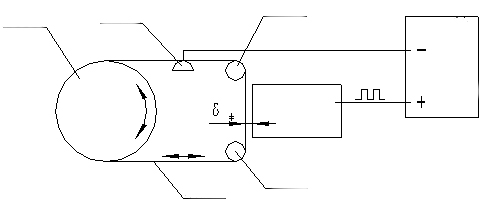

図1に示すように、EDMワイヤ切断処理、電極ワイヤとワークピースの間のパルス放電。電極ワイヤとワークピースの間に電気パルスに来ると、排出チャネルの中心にスパーク放電が生成されます。温度は即座に10,000℃以上の高温で、ワークピースの金属が溶けて金属を切断する目的を達成します。

2、工作機械の組成：
工作機械は、主に、ワークテーブル、ワイヤ輸送メカニズム、ワイヤーフレーム、作業流体システム機械電気および数値制御システム、およびその他の部品で構成されています。
（1）WorkTable
WorkTableは、自動給餌の処理を実現するために、処理するワークをクランプするために使用されます。主に上下のクロスドラッグプレート、精密ボールスクリュー、バックラッシュフリーギア、ガイドウェイで構成されています。上下のドラッグプレートは、精密線形ガイドウェイに沿って前後に移動し、その電力は、ワークテーブルが0.001mmの要件を移動するためにパルスを達成するために、敏感で滑らかな滑らかなガイドウェイ、ボールの前提条件では、プラスリックのガイドウェイ、ballish freeが前程度のガイドウェイの操作、したがって、sigs式のガイドウェイ、ボールガイドウェイ、ボールガイドウェイ、ボールガイドウェイの垂直ガイドウェイ、ボールガイドウェイの垂直ガイドウェイ、バックラッシュフリーのガイドウェイ、バックラッシュフリーのガイド、バックラッシュフリーは高値の要件と、ある程度の剛性と耐摩耗性があります。特定の剛性と耐摩耗性。
（2）ワイヤ輸送部品
ワイヤ輸送成分は、主に特定の線形速度の動きに従って電極ワイヤを駆動するために使用され、電極ワイヤーは貯蔵バレルにきちんと巻き付けられています。ワイヤ輸送機構は、モーターストレージバレル、上下のドラッグプレート、同期ベルト、逆装置、およびその他のコンポーネントで構成されています。
その基本的な要件は次のとおりです。
straige貯蔵シリンダーが移動し、ストレージシリンダーの電極ワイヤがきれいに配置されていることを確認するために、移動します。
straigeラジアルランアウトとストレージシリンダーの軸方向のランアウトは小さくする必要があります。
cillingeシリンダーは前方と逆回転する必要があります。
wireワイヤーストレージメカニズムはベッドから断熱する必要があります。
corwワイヤー輸送部品は、作動液がはねかくのを防ぐために閉じたカバーを採用します。
（3）ワイヤーフレームパーツ
ワイヤーフレームの部品は、主に柱、上下の片持ち、ガイドホイール、テーパーヘッド、その他のコンポーネントで構成されています。ワイヤフレームコンポーネントとワイヤストレージシリンダーコンポーネントは、電極ワイヤの動きシステムを一緒に形成します。ワイヤフレームの主な機能は、安定した線形速度で移動しているときに電極ワイヤをサポートし、テーブル平面に対して特定の幾何学的角度で電極ワイヤの作業部分を維持することです。
テーパーアセンブリ（上部カンチレバーに取り付けられたクロスタイプのドラッグプレート）は、機械加工のワークが6°/80〜を達成することを保証できます。

（4）ベッドコンポーネント
ベッドは正方形の箱の構造全体であるため、剛性と強度は良好で、その上部にはテーブル部品、ワイヤーフレーム部品、ワイヤー輸送部品が装備されており、下部には作動液タンクと機械工場の電気部品が装備されています。
