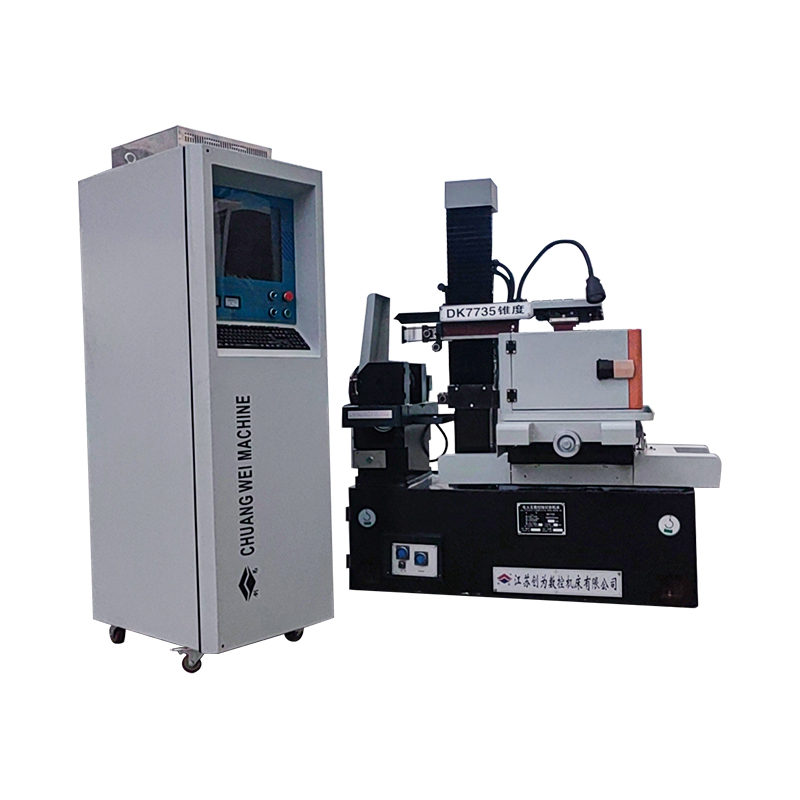

DK7745FZ高精度ステッピングCNC EDMワイヤー切断機

1 bed 2回目の焼却変形が小さく、高強度がある後、機械ベッドは樹脂砂鋳造で作られています。
安定性パフォーマンス、高出力電力、速い切断速度、高表面仕上げ、モリブデンワイヤの低下などの2、。超低モリブデンワイヤーの損失は、処理コストを大幅に削減します。
3.プログラミングと制御の統合：複雑なグラフィックスは、CAD、処理グラフィックスのリアルタイム追跡、およびさまざまな処理ステータスディスプレイによってDXFに変換できますが、停止、短絡バック、自動シャットダウン、任意の角度回転、およびその他の機能のメモリもあります。
4.ブランドワイヤカットの採用特殊周波数コンバーターの採用ワイヤ輸送モーターを制御し、無限に可変速度調節を制御します。

EDMワイヤ切断の基本原理は、ツール電極を使用してワークピースの排出を脈動するために処理を実現することです。EDMワイヤ切断処理は、成形電極を作る必要はありません。パルス電源の正の極はワークピースに接続されており、負の極はモリブデンワイヤーに接続されています。モリブデンワイヤーは特定の速度で前後に移動し、排出エリアに連続的に入り、出口に入ります。同時に、モリブデンワイヤーとワークピースの間に液体培地が噴霧されます。オペレーターがワークピースに対するモリブデンワイヤの動きの速度と軌跡を効果的に制御する限り、ワークピースの必要な形状とサイズをカットすることができます。ワーク運動の軌跡は、座標表のxおよびyの動き（縦方向と横方向の2つの制御されたステッピングモーター）によって形成されます。
DKシリーズCNCワイヤーカッティング工作機械のメインマシンは、ベッド、作業テーブル、ワイヤー輸送デバイス、ワイヤーフレーム、クーラントタンク、機械電化製品、アクセサリ、およびその他のコンポーネントで構成されています。ベッドに基づいており、テーブル、ワイヤーキャリア、およびワイヤーフレームがベッドの同じベース面に設置されています。
以下は個別に紹介されています。
1）ベッド
ベッドは箱型樹脂砂鋳鉄で、鋳造構造全体であり、その上部はワークテーブル、ワイヤーストレージシリンダー、ワイヤーフレーム、照明、その他のコンポーネントに取り付けられています。
2）作業テーブル
作業テーブルは、主に作業テーブル、中央のドラッグプレート、ボールスクリュー、可変速度ギアボックスなどで構成されています。ドラッグプレートの縦方向および横方向の動きは、それぞれ2ペアのバックラッシュギアドライブネジを介して作業テーブルの動きを実現するために、ボールガイド構造をそれぞれ採用します。ボールスクリューには、伝送の精度、高効率、長寿命の利点があります。
（3）シルク輸送装置
ワイヤストレージシリンダーは、薄壁の中空シリンダーで構成されています。コネクタを通って貯蔵シリンダーの回転を駆動し、ストレージシリンダーがネジの後にギア速度から移動を往復して、ワイヤ輸送デバイスのドラッグプレートを駆動します。
ワイヤストレージシリンダードラッグプレートの頻繁な方向の変更は、誘導スイッチのセットによって制御されます。これは単純で敏感で、左右のバンパーにはオーバーロード保険デバイスが装備されています。
4）ワイヤーフレーム
モリブデンワイヤーは、リールが駆動する閉じたドライブベルトのようなもので、前後に動作します。
ガイドホイールは、モリブデンワイヤの密閉セクションを垂直に採用しています。
5）クーラントタンク
ウォーターポンプは、作業液を処理エリアに送り、スラグは汚れた箱に蓄積し、定期的に洗浄する必要があり、作業冷却剤はDX-1サポン化された液体を使用します。
6）アクセサリー
fixtureフィクスチャ：備品のグループ、平らなフォームまたは円筒形のワークピース、圧力プレートのネジ構造の部門、ワークテーブルのフィクスチャを固定するT型ネジ付き。
②クランク：絹を巻くために使用されているのは、シルクの貯蔵シリンダーを回転させています。
③ワイヤーホイールのタイト：モリブデンワイヤーの手動張力に使用。
