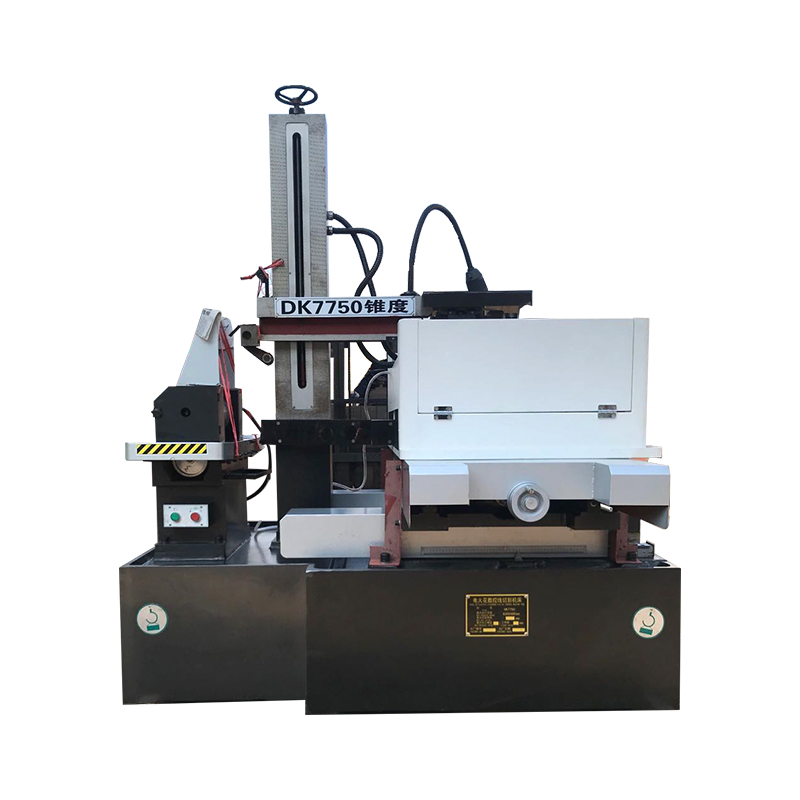

DK7732C二重鎖ボックスサーボCNCワイヤEDM中速切断機統合ユニット

1。工作機械ベッド：長方形の二重ボックス全体の構造を採用します。主な負荷を帯びた構造構造サポートリブは、キャリッジ、ワイヤーラック、およびワイヤ輸送の参照表面を接続して、複数のT字型のライン、表面、および体、およびプラスチックの砂型鋳造装置全体の安定した全体を形成します。全体の機械体の剛性と安定性を形成し、基準表面の平坦性は動的および静的条件で保証されます。
2。ワークベンチキャリッジ部品：キャリッジは、安定した組織構造を持ち、形状誤差を容易ではない、凹状で凸型の固体と畑の形の補強リブ構造を採用しています（変形）。ボールスクリューと線形ガイドは、同じベース参照の表面に設計および取り付けられ、アセンブリ位置の精度を反映し、アセンブリエラーを排除します。
3。ワイヤーラック部品：列はCタイプのボックス構造を使用します。 C字型の列（上部ワイヤラック）の上部と下部ワイヤーラックは、比較的固定されたワイヤーラックであり、硬く、共鳴する傾向がありません。ワイヤホイールアセンブリの数値圧縮スプリングメカニズムにより、モリブデンワイヤのバランスの取れた張力が保証されます。スクエアガイドロッドリフティングメカニズムは、ワームギア、ヘリカルギアロッド、900Vガイド、およびロックおよび締め付けに900Vスライダーを使用します。アッパーウォータースプレー装置は、水スプレープレートとワイヤーストッパーで構成されており、四角ガイドロッドの底に接続されてモリブデンワイヤの振動を安定させ、加工エリアのクーラントを完全に噴霧する上部水スプレープレートを支援します。
